KLINGERsil C4430
代表压缩人造纤维达到的新标准。 第一个达到 CAF (压缩石棉纤维)等级 的非石棉垫片。出色的化学介质耐用性能,适合于化工、气体、水、油、燃料等等。.
3XA 双面防粘接涂层保持垫片和法兰分离,减少安装和维修时间间 在安装和检修时无须使用润滑油脂和密封剂。
技术参数
请注意以下图表所示仅作为指导,该参数引用时要根据垫片的厚度和具体操作条件。本参数参考厚度 2.0 mm,所有操作我温度和压力根据接触的化学介质而定。请查阅 KLINGER 公司的相关化学介质适用表或使用 KLINGERexpert 计算机设计软件。
最高操作温度 | 430 | °C |
最高操作压力 | 100 | bar |
压缩率 ASTM F36A | 8 | % |
回弹率 ASTM F36A (min) | 50 | % |
KLINGER 热压实验 MPa 300°C | ||
厚度减少 23°C | 8 | % |
厚度减少 300°C | 11 | % |
拉抻应力 ASTM F152 across grain | 17 | MPa |
气体泄露 DIN 3535/6 | 1.0 | ml/min |
应力松弛 BS7531 | 31 | MPa |
应力松弛 DIN 52913 (16h, 300°C) | 35 | MPa |
重量增加 ASTM F146 | ||
ASTM 油 No. 3 (5h/150°C) | 3 | % |
ASTM 燃料油 B (5h/23°C) | 5 | % |
厚度增加 ASTM F146 | ||
ASTM 油 No. 1 (5h/150°C) | 0 - 5 | % |
ASTM 油 No. 3 (5h/150°C) | 0 - 5 | % |
ASTM 燃料 A (5h/23°C) | 0 - 5 | % |
ASTM 燃料 B (5h/23°C) | 0 - 5 | % |
密度 | 1.7 | g/cm3 |
注: 采用全球通用的非石棉材料测试方法。
认证
易燃气体输送 - AGA No. 208 (澳洲气体协会)
气体输送- DVGW No. 92.01e052 (德国气、水协会)
饮用水 – 澳洲标准 AS4020 & WRC (英国水务局)
氧气认证 (100bar/85°C) - BAM (德国联邦实验和研究院)
食物残留 - LNE (法国国家实验室)
防火认证 - BS5146
船级认证 - Lloyds (德国)
饮用水 - KTW (德国)
满足 BS7531 Grade X

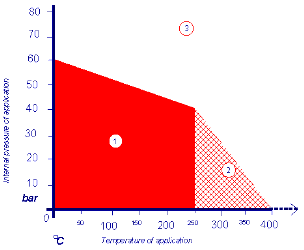

KLINGER PT 图 | |
注意: KLINGER PT 图仅提供设计指导 – 没有压力/温度限制,具体参考 KLINGER expert 垫片设计软件。
|
