KLINGERsil C4243
一种被广泛应用的经济型非石棉垫片。
3XA双面防粘接涂层保持垫片和法兰分离，减少安装和维修时间。 在安装和检修时无须使用润滑油脂和密封剂。
技术参数
请注意以下图表所示仅作为指导，该参数引用时要根据垫片的厚度和具体操作条件。本参数参考厚度 2.0 mm，所有操作我温度和压力根据接触的化学介质而定。请查阅 KLINGER 公司的相关化学介质适用表或使用 KLINGERexpert 计算机设计软件。
最高操作温度 | 200 | °C |
最高操作压力 | 80 | bar |
压缩率 ASTM F36A | 8 | % |
回弹率 ASTM F36A (min) | 55 | % |
KLINGER 热压缩实验 50 MPa 200°C | ||
厚度减少 23°C | 10 | % |
厚度减少 200°C | 25 | % |
密封性 DIN 28090-2 | 0.04 | mg/sm |
气体泄露 DIN 3535/6 | 0.4 | ml/min |
应力松弛 DIN 52913 | ||
(16h, 175°C, 50 MPa) | 26 | MPa |
厚度增加 ASTM F146 | ||
ASTM Oil No. 3 (5h/150°C) | 5 | % |
ASTM Fuel B (5h/20°C) | 7 | % |
密度 | 1.75 | g/cm3 |
注: 采用通用的非石棉垫片测试方法测试。

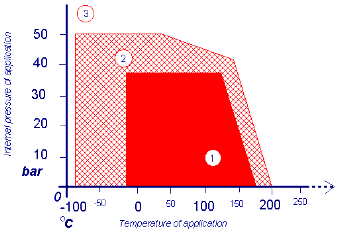

 | KLINGER PT 图 |
注意： KLINGER PT 图仅提供设计指导 – 没有压力/温度限制，具体参考 KLINGER expert 垫片设计软件。
|
